＜まだ途中だが最低限必要な部分は書けたので＞

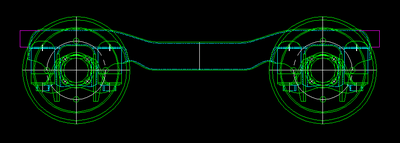

これはＤＴ３４という台車で国鉄３０１系のものですが、３０１系を作りたいわけではなく、私が作りたいのはＤＴ２１形という台車です。しかし、ＤＴ２１形の詳細な部品図は見当たらないので、とりあえずＤＴ３２形の派生であるＤＴ３４をトレースし、使いまわせそうな部分を利用してＤＴ２１形にしようと思っています。そのためにＴＯＭＩＸのＨＯの部品を購入したりもしました。
まぁ、何時かはＤＴ３２形も必要になるだろうと思うので最後まで書き上げても無駄にはならないでしょう。ちなみに、ＤＴ２１形は主に国鉄の通勤・近郊用で、ＤＴ３２形は急行・特急用みたいです。
で、この白線で描かれているのが、これから描こうと思っているＤＴ２１形の１つ。これはラスターデータからトレーサーというジャンルのソフトを使ってベクターデータ化したものなので、精度はあまりよろしくないし、線がブチブチ切れた状態なので、そのまま３Ｄ用に使えるものではありません。参考用程度です。
ここに上で描いた図を重ねている訳ですが、ご覧の様に軸受周辺は殆ど変わらないことが分かることでしょう。後は台車中央部と奥行き方向を模型から採寸して仕上げようと思っています。
－－－＊－－－＊－－－＊－－－
私は機械設計屋なので図面を読むことは全く問題ないのですが、鉄道車両の知識に乏しいのでその部分で結構引っかかっています。この図面でも「組立寸法が合わないなぁ」と思って調べていたら、ＤＴ３４で使っている車輪の径が違っていました。今書かれている車輪はφ８６０のものですが、ＤＴ３４は国鉄１０３系用のＤＴ３３と同じくφ９１０の車輪を使っていました。車両による違いを知らないとこういう部分で結構時間を消費します。・・・まぁ、のんびりやっていくつもりなので、別に構わないんですがね。しかし、車両１両作るにもかなり時間がかかりそうだなぁ。
