CorelDRAW2020 → CorelCAD2021 → Solidworks2018

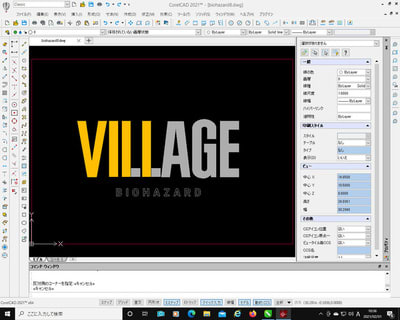

まずCorelDRAW2020からcdrデータを書き出して、CorelCAD2021で読み込みました。当然問題はないですが塗りつぶしがハッチングになり穴部を埋めたのでハッチングし直しました。線はスプラインになってましたね。

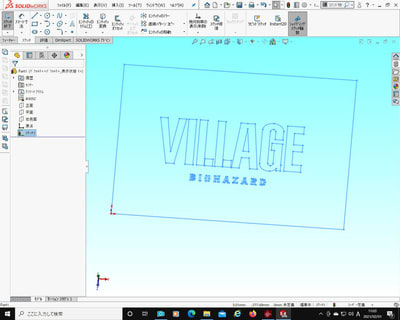

次にdwgデータを書き出して、Solidworks2018で読み込みんでみようとしましたが失敗。原因はdwgが2018バージョンだったことで2013バージョンでやったら読み込めました。

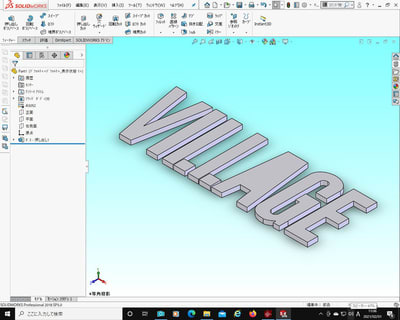

一応立体化してみましたが、これって何かに使えるかなぁ。


CorelDRAWはトレーサーを持ってるから、ラスターからベクター化しＣＡＤデータに持ってくることが出来る道筋が出来たけどまだ需要が見つからない(^_^;)
