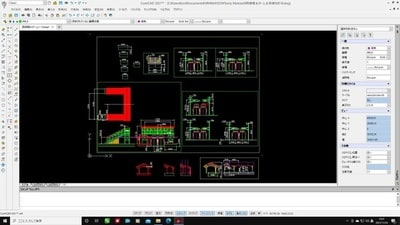

昔アセットを作るために描いた図面があったのでコレを見ると対向式ホーム屋根もありました。

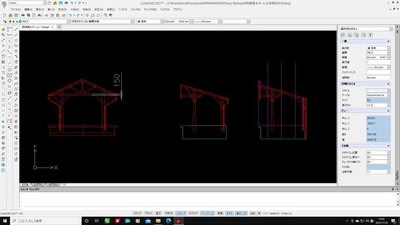

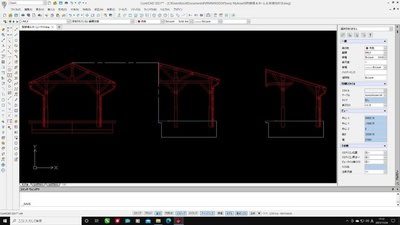

左がアセット化済みの島式用の屋根で、右２つが設計途中だった対向式ホーム屋根の案です。
しかし中途半端だしモデリング済みのデータの使い回しも出来なさそうだしで気に入らないので設計しなおしました。

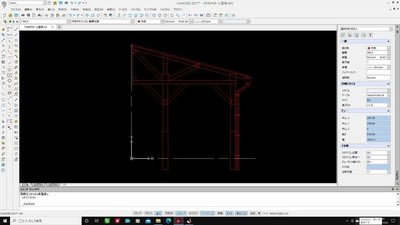

出来上がったら余計な図を削除し、この設計図の原点とＣＡＤ内の原点を合わせます。
そして今回はASCII形式のR14用DXFで書き出します。幾つかの種類のDXFを出力して試しましたがコレが一番無難そうです。
（今回は使いませんが新規で作成する場合は断面図だけでなく側面図も準備してください。）
②Ｓｈａｄｅでの準備
DXFを読み込んで問題ないか確認します。この読み込み時に前にやった原点合わせが重要になります。
ＯＫなら使い回しの出来る屋根データ内にDXFを読み込み、回転パートを使って向きを合わせます。
これで準備が出来ました。次回は中間部のモデリングです(^^)/
