コンバートトラブル

以前Metasequoiaで作った木造校舎ですが、objファイルで書き出すのを忘れていて試用期間が終わったため使えなくなっています(^_^;)　TRAINZに持っていくには色々と変えないといけない部分もあったのでどうせだからShade3Dで新規に作ろうと思います。

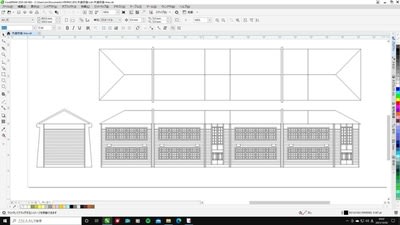

でも前の図面は使えるよなぁと思っていたところ、CorelDRAW－(CDR/DXF)→CorelCAD－(DXF)→Shade3Dというルートが通用しませんでした(>_<)。どうやらShade3Dがスプラインを読み込めないのが原因ということが分かったのですが、CorelCAD上で分解して線分にしてやろうと思っても出来なかったり、トレースしようとしてもスナップが利かなかったりで流用は諦めかけていました。しかしながら悪戦苦闘すること数時間ようやく解決しました(^^)/
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
使っている人にしか関係ない豆知識(^_^;)

×：CorelDRAW－(CDR/DXF)→CorelCAD－(DXF)→Shade3D
CorelDRAWの矩形がスプラインになりShadeが読めない。

〇：CorelDRAW－(CDR)→Inkscape－(DXF)→CorelCAD－(DXF)→Shade3D
InkscapeのDXF出力でポリライン化するとShadeで読める。
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
こういうことがあるので２Ｄ・３Ｄソフトは色々使える環境を整えておくことが大切です(^^)/

ちなみにMetasequoiaだと以前書いた通り、
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
×：CorelDRAW－(DXF)→Metasequoia
〇：CorelDRAW－(SVG)→Metasequoia
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
です。
