【第一章】パーツ使いのテクニック
第４回 トンネル
トンネルはＶ１（基本セット）とＶ３（ポータルとフレキシブル）に入っています（フレキシブルのトンネルポータルはＶＲＭ５の２号と７号に入っていたのでＮＸでは入手困難です）。
１）下準備
トンネル作業だけに限らず、何度もビューワーとレイアウターを行ったり来たりする作業では「運転」で同じ視点をキープしてくれる「システムカメラ記憶くん」の使用を推奨します。これにより確認作業時間は大幅に短縮されます。
まずはココからダウンロードします。
「syscam_autosave.py」上で右クリックしてメニューを出し「名前を付けてリンクを保存」です。その後レイアウトファイルと同じフォルダに「syscam_autosave.py」を配置します。
レイアウトスクリプトエディターを起動して
import vrmapi
import syscam_autosave
def vrmevent(obj,ev,param):
syscam_autosave.vrmevent(obj,ev,param)
をコピペします。
これで「システムカメラ記憶くん」のセッティングは完了です。今後はビューワーの起動には「試運転」ではなく「運転」を使いましょう。同じ視点で復帰してくれます。
次に地形テクスチャーの設定も変更します。8x8にして地形テクスチャーを「地形テクスチャー2048-6(サンプルレイアウト用).png」等に変更します。
詳しくは「ＶＲＭＮＸレイアウト作成入門 第11回 地形塗装と背景」をご覧ください。
以上で下準備を終わります。
２）配置～穴あけ作業
山の部分にトンネルポータルと線路を高度０で下図のように配置します。
ビューワーで見ると
このような状態です。
線路を全て選択し傾斜幅を50にします。「選択部品の宅地造成」を押すと
ビューワーで見ると
となり地形が出来ました。次に穴をあけます。トンネルポータルの部分を見やすい色でチェック柄に塗ります。
ビューワーで見て穴をあける範囲を確認します。

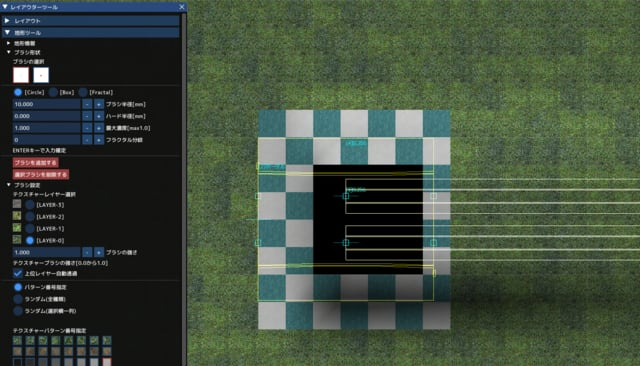

ドリルで穴をあけます。
ビューワーで見るとまだ少しはみ出しています。
しかしもう１マス消すと今度はトンネルポータルの上に隙間が出来てしまうので穴４マスを高度70にして持ち上げます（トンネルポータルの高さは約75mmです）。
ビューワーで見ると
開口部を邪魔する地形ポリゴンはなくなりました。
開口部はそのままにチェック柄の部分を元の色で塗り直します。
以上で完成です。
