【第三章】自動センサー制御のテクニック
第21回 鉄道信号機
トミックスセット１のレールとＴＣＳ３灯式自動信号機を使います。
本当ならば閉塞を再現してそれを監視する信号機を構築するのが良いのでしょうが、閉塞の構築は難しく後日解説することになるので今回は時間で赤→黄→青になる簡単な方法をやります。

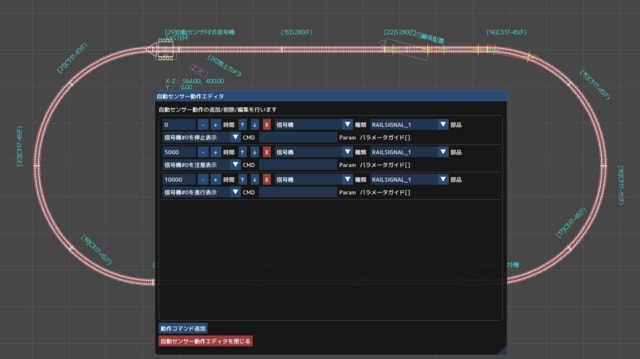

センサーは「最後尾台車を検出」にして
１）時間：0ms、種類：信号機、部品：（部品名を指定）、ＣＭＤ：信号機#0を停止表示
２）時間：5000ms、種類：信号機、部品：（部品名を指定）、ＣＭＤ：信号機#0を注意表示
３）時間：10000ms、種類：信号機、部品：（部品名を指定）、ＣＭＤ：信号機#0を進行表示
とします。列車最後尾通過で赤、５秒後に黄、１０秒後に青となります。簡単ですが十分それっぽくは見えると思います。
このテストレイアウトのダウンロードはコチラからどうぞ
