「鉄道模型レイアウターNXF2023」にはトンネル部品がありません。これは鉄道模型レイアウト作りにとっては大きな問題だと思います。そこで無理矢理トンネルを作ってしまいましょう(^^)/
使う部品は「コンクリートアーチ橋」です。Ｓ７０は単線に
Ｓ１４０は三線に使えます。
複線に使うにはちょっと大きいですがＳ１４０を使うしかないでしょうね。

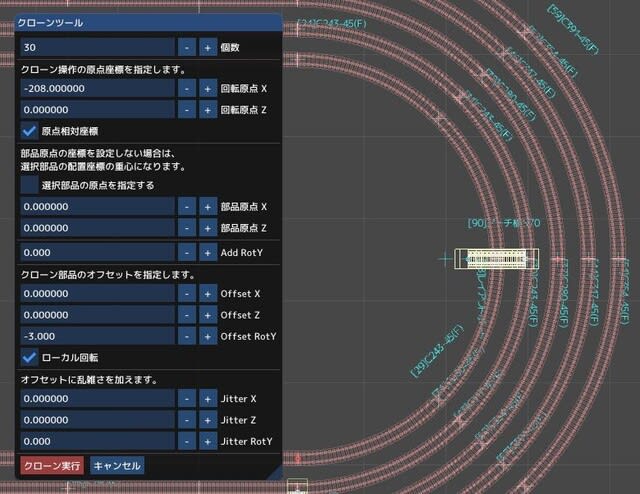

まずは単線トンネルから作ります。曲線はＲ２４３上とします。「コンクリートアーチ橋Ｓ７０」を数値制御でキッチリ中央に来るように配置し、回転原点はＲ２４３－３５＝Ｒ２０８よりＸ＝－２０８、角度は－３度で３０個配置します。
クローンツールで実行すると

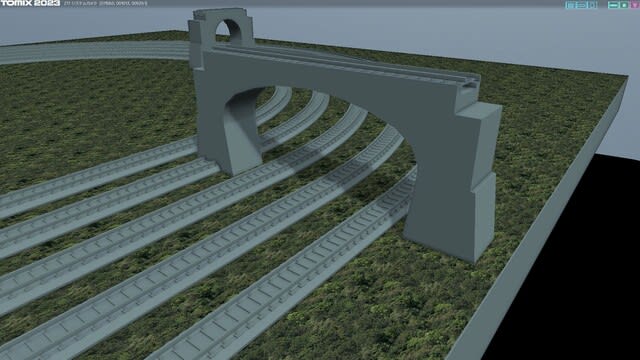

この通り良い感じのトンネルが出来ました(^^)/

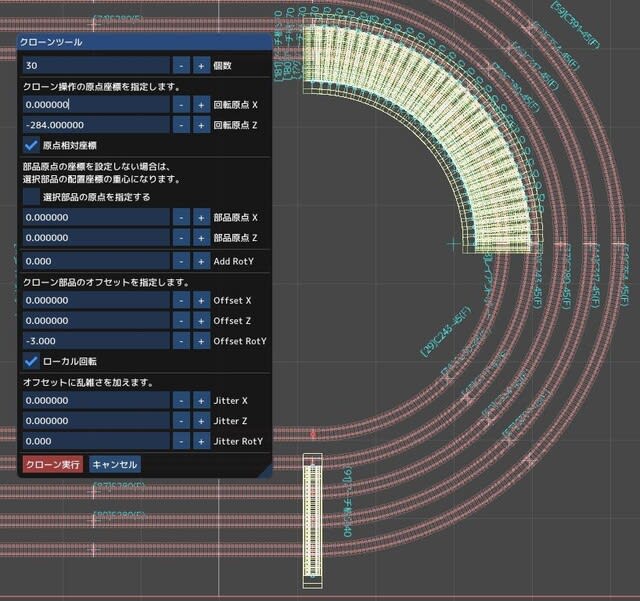

次に三線です。「コンクリートアーチ橋Ｓ１４０」を同様にＲ３５４の曲線レールを中心に配置し、回転原点はＲ３５４－７０＝Ｒ２８４よりＺ＝－２８４、角度は－３度で３０個配置します。
クローンツールで実行すると

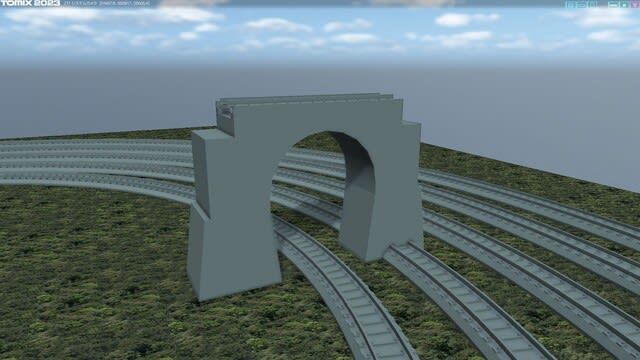

こちらは－３度でギリギリ重なるぐらいでしたね(^_^;)
「鉄道模型レイアウターNXF2023」にはドリルという地形に穴をあける機能がないので、山を作ってもトンネルが塞がってしまいますから地形なしでこのまま使うのが良いでしょう。
鉄道模型シミュレーターユーザーの間では無い部品は有る部品で無理矢理作る「無理矢理ストラクチャー」という伝統芸があります。今回もそんな「無理矢理ストラクチャー」の１つですが、結構綺麗に出来ましたね(^^)/
